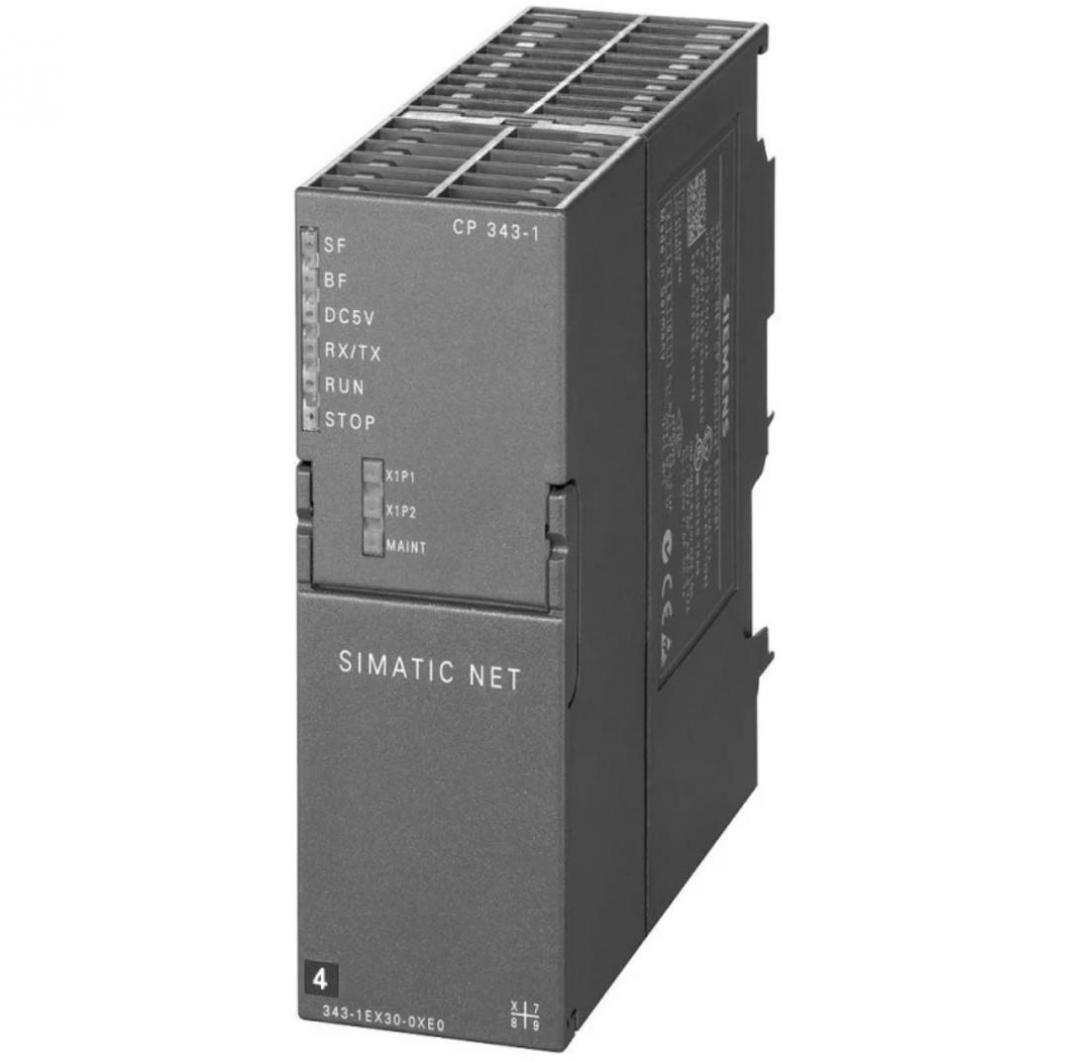

ماژول ارتباطی زیمنس با کد فنی 6GK7343-1EX30-0XE0

ماژول ارتباطی زیمنس با کد فنی 6GK7343-1EX30-0XE0 که با نام CP 343-1 نیز شناخته می‌شود، برای اتصال کنترلرهای SIMATIC S7-300 به شبکه‌های Industrial Ethernet طراحی شده است.

مشخصات فنی کلیدی
• نوع محصول: پردازشگر ارتباطی (Communication Processor)
• کاربرد: اتصال S7-300 به شبکه‌های صنعتی از طریق پروتکل‌های ISO، TCP/IP و PROFINET IO (به‌عنوان کنترلر یا دستگاه)
• پورت‌های شبکه: 2 عدد RJ45 با سرعت 10/100 مگابیت بر ثانیه
• سوئیچ داخلی: ERTEC 200 دو پورتی
• پروتکل‌های پشتیبانی‌شده: S7 Communication، Fetch/Write، SEND/RECEIVE (RFC1006)، Multicast، DHCP، NTP
• ولتاژ تغذیه: 24 ولت DC (با تحمل مثبت 20% و منفی 15%)
• مصرف جریان: 0.2 آمپر از باس پشتی و 0.16 آمپر از منبع خارجی
• توان مصرفی: حدود 5.8 وات
• ابعاد: عرض 40 میلی‌متر، ارتفاع 125 میلی‌متر، عمق 120 میلی‌متر
• وزن: حدود 0.22 کیلوگرم
• دمای کاری: 0 تا 60 درجه سانتی‌گراد
• درجه حفاظت: IP20
• نصب: بر روی ریل S7-300

قابلیت‌های ارتباطی و عملکردی
• ارتباط باز (Open Communication): پشتیبانی از حداکثر 16 اتصال با استفاده از بلوک‌های SEND/RECEIVE، با حجم داده تا 8 کیلوبایت برای هر اتصال ISO یا TCP و 2 کیلوبایت برای هر اتصال UDP
• ارتباط S7: پشتیبانی از حداکثر 16 اتصال
• حالت چند پروتکلی: پشتیبانی از حداکثر 32 اتصال فعال
• به‌عنوان کنترلر PROFINET IO: پشتیبانی از حداکثر 32 دستگاه PN IO، با حجم داده ورودی و خروجی تا 1 کیلوبایت برای هر دستگاه
• به‌عنوان دستگاه PROFINET IO: پشتیبانی از حجم داده ورودی و خروجی تا 512 بایت برای هر دستگاه
• پروتکل‌های مدیریت و پیکربندی: پشتیبانی از SNMP v1، DCP، LLDP
• پشتیبانی از NTP برای همگام‌سازی زمان
